Là một loại thiết bị cấp liệu dạng khối, bộ cấp liệu rung Được sử dụng rộng rãi trong các ngành công nghiệp như thực phẩm, khai thác mỏ, than đá và vật liệu xây dựng để vận chuyển nguyên liệu thô số lượng lớn nhờ những ưu điểm như hiệu suất cao, độ ồn thấp, chống tắc nghẽn, biên độ/tần số có thể điều chỉnh và không cần bảo trì.

Để nâng cao hiệu quả sản xuất của nhà máy sử dụng bộ cấp liệu rung, trước hết, chúng ta cần hiểu rõ cấu trúc của bộ cấp liệu rung. Sau khi xác định rõ nhu cầu của mình, chúng ta có thể đặt hàng bộ cấp liệu rung theo yêu cầu.

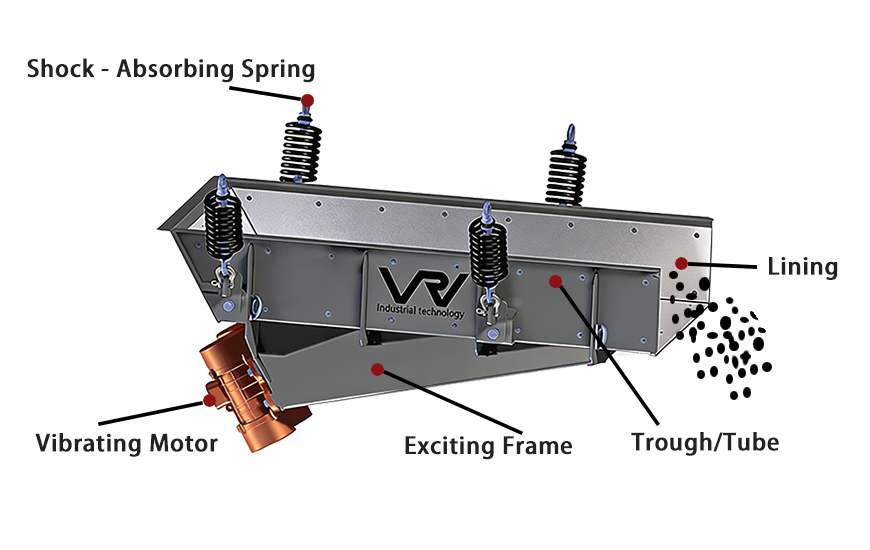

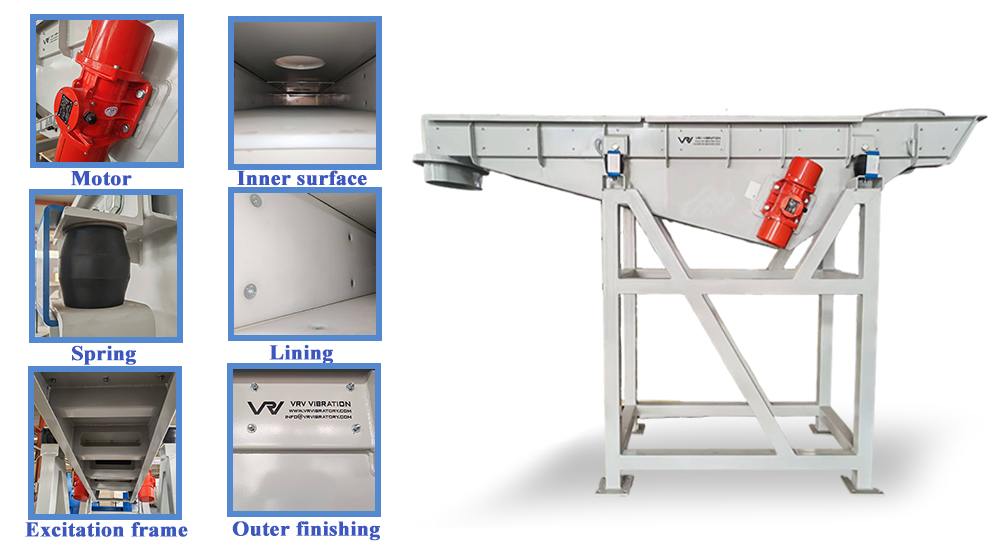

Cấu trúc của máy cấp liệu rung rất đơn giản, chủ yếu bao gồm động cơ rung, máng/ống dẫn, khung rung kích thích, giá đỡ, lò xo, tấm lót, v.v. Để xác định xem máy cấp liệu rung có chất lượng tốt hay không, điều quan trọng nhất là xem xét việc lựa chọn và thiết kế động cơ rung và khung rung kích thích. Nhà sản xuất máy cấp liệu rung cần tính toán dựa trên các thông số như công suất xử lý, khối lượng riêng và kích thước của vật liệu rời để lựa chọn động cơ rung phù hợp và thiết kế góc, chiều dài, v.v. của khung rung kích thích.

Động cơ rung

Động cơ rung là lõi năng lượng của máy cấp liệu rung. Nó thường sử dụng cấu trúc khối lệch tâm trục kép. Bằng cách điều chỉnh góc giữa các khối lệch tâm, cường độ lực kích thích có thể được thay đổi. Sau khi được cấp điện, nó sẽ dẫn động thiết bị tạo ra rung động theo hướng nhất định, từ đó đẩy vật liệu di chuyển về phía trước dọc theo máng. Tốc độ quay và các thông số lực kích thích của nó quyết định trực tiếp hiệu suất vận chuyển và độ ổn định biên độ của máy cấp liệu.

Máng/ống dẫn

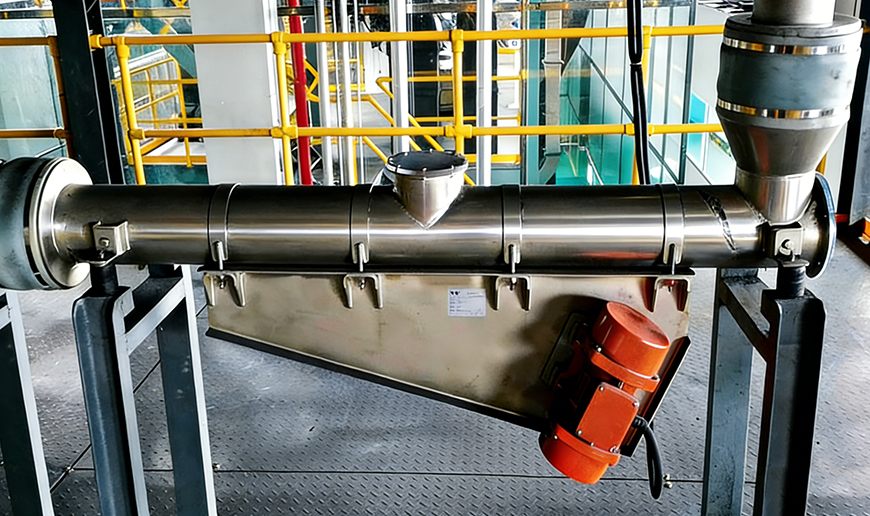

Máng dẫn (hoặc ống dẫn) là kênh vận chuyển và mang vật liệu của máy cấp liệu rung. Thân máng thường có cấu trúc hình máng hoặc hình tấm, trong khi ống dẫn phù hợp với các trường hợp vận chuyển kín đối với bột và các hạt nhỏ. Hình dạng, chiều dài và góc nghiêng của nó cần được thiết kế theo đặc tính vật liệu và yêu cầu vận chuyển. Trong quá trình hoạt động, nó chuyển động tịnh tiến cùng với hệ thống rung và thực hiện vận chuyển liên tục bằng cách ném hoặc trượt vật liệu. Một số thân máng được thiết kế dạng phân đoạn để dễ dàng lắp đặt và bảo trì.

Rung động - Khung thú vị

Khung rung kích thích là bộ phận truyền lực và kết nối của máy cấp liệu rung. Nó thường được kết nối cứng với động cơ rung và máng vận chuyển. Chức năng của nó là truyền đều lực kích thích do động cơ rung tạo ra đến tất cả các bộ phận của máng vận chuyển, đảm bảo toàn bộ thân máng rung đồng bộ và tránh tập trung ứng suất cục bộ. Đồng thời, nó cũng có thể đóng vai trò cố định động cơ rung, đảm bảo sự ổn định khi lắp đặt động cơ trong điều kiện rung tần số cao.

Ủng hộ

Khung đỡ là bộ phận hỗ trợ và nền móng lắp đặt của máy cấp liệu rung. Nó chủ yếu được sử dụng để cố định thiết bị trên nền móng hoặc khung. Hình dạng kết cấu của nó cần phải phù hợp với trọng lượng tổng thể và đặc tính rung động của máy cấp liệu. Nó thường được thiết kế dưới dạng kết cấu thép hàn hoặc thép đúc, có đủ độ bền và độ cứng để chịu được tải trọng động trong quá trình vận hành của thiết bị. Một số khung đỡ cũng có thể điều chỉnh chiều cao và góc nghiêng để đáp ứng các yêu cầu lắp đặt và vận chuyển khác nhau.

Mùa xuân

Lò xo là một bộ phận quan trọng trong việc cách ly và giảm chấn rung động của máy cấp liệu rung. Nó được lắp đặt giữa giá đỡ và khung kích thích rung động (hoặc máng dẫn), và chủ yếu được chia thành các loại như lò xo xoắn ốc và lò xo cao su. Trong quá trình hoạt động, lò xo không chỉ có thể chịu được trọng lượng bản thân của thiết bị mà còn hấp thụ năng lượng rung động, giảm sự truyền rung động của thiết bị xuống nền móng, ngăn ngừa hiện tượng cộng hưởng và đồng thời, thông qua biến dạng đàn hồi của chính nó, giúp duy trì biên độ ổn định của hệ thống rung động.

Lớp lót

Lớp lót là một bộ phận bảo vệ và chống mài mòn được đặt trên thành trong của máng vận chuyển. Vật liệu của nó chủ yếu là các tấm thép chống mài mòn, polyurethane, cao su và các vật liệu chống mài mòn và chống va đập khác. Chức năng của nó là bảo vệ thân máng vận chuyển khỏi sự cọ xát và mài mòn trực tiếp của vật liệu, và kéo dài tuổi thọ của thân máng. Ngoài ra, các lớp lót bằng các vật liệu khác nhau cũng có thể điều chỉnh hệ số ma sát giữa vật liệu và thân máng, tối ưu hóa tốc độ và độ lưu động của vật liệu, và ngăn vật liệu bám dính vào thành máng.

VRV, một chuyên gia nhà sản xuất bộ cấp liệu rung Tại Trung Quốc, chúng tôi nhận sản xuất máy cấp liệu rung theo yêu cầu của quý khách. Liên hệ với chúng tôi để nhận báo giá tốt nhất.
