Ngăn Chặn Rò Rỉ Bụi và Tắc Nghẽn: Phễu Rung Động Cơ Kín Ổn Định Dây Chuyền Sản Xuất Của Bạn Như Thế Nào

Ở giai đoạn cấp liệu của một dây chuyền vật liệu rời, các vấn đề rất dễ bị đánh giá sai. Một khu vực làm việc nhiều bụi, một phễu chứa liên tục tạo thành vòm ở cửa xả, hoặc một máy nghiền bị ngắt do tải trọng không đều thường được quy cho các thiết bị ở phía hạ lưu, trong khi nguyên nhân thực sự lại nằm ở bộ cấp liệu.

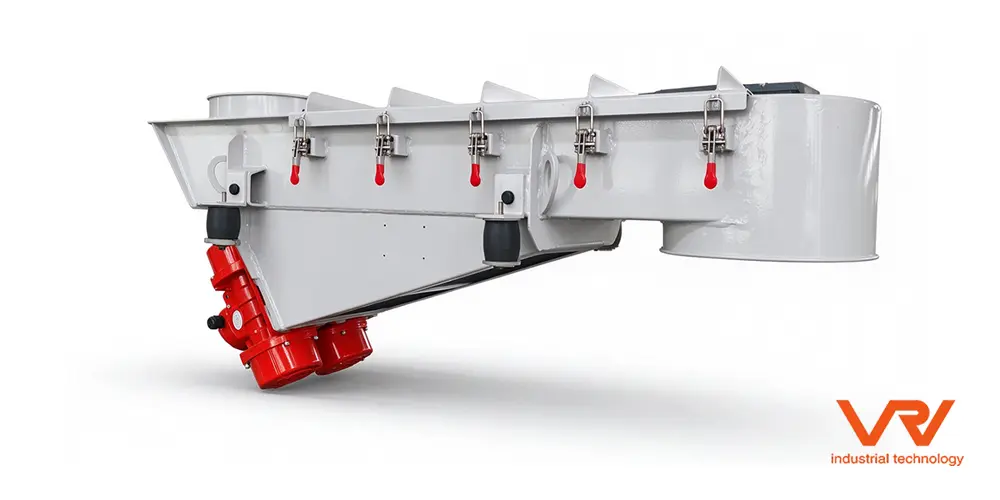

Một máng cấp liệu rung động cơ kèm vỏ kín giải quyết các vấn đề này ngay tại nguồn. Thiết bị này kết hợp một máng kín, chống bụi với hai động cơ rung giúp giữ cho vật liệu chuyển động về phía trước theo một dòng ổn định, được kiểm soát. Trong bài viết này, chúng ta sẽ xem xét các vấn đề cấp liệu phổ biến nhất, cách một bộ cấp liệu rung dẫn động bằng động cơ xử lý từng vấn đề, và những điều cần kiểm tra khi bạn định hình thông số kỹ thuật cho dây chuyền của mình.

1. Ba Vấn Đề Cấp Liệu Âm Thầm Làm Giảm Hiệu Suất Dây Chuyền Của Bạn

1.1 Rò rỉ bụi và tràn vật liệu

Các máng cấp liệu hở, điểm chuyển tiếp không có nắp đậy và các mặt bích đầu vào hoặc đầu ra được kết nối lỏng lẻo khiến vật liệu mịn thoát ra ngoài nhà máy. Hậu quả vượt ra ngoài một sàn nhà đầy bụi:

• thất thoát sản phẩm và tiêu hao vật liệu nhiều hơn;

• công việc dọn dẹp vệ sinh và thời gian ngừng hoạt động liên quan đến việc làm sạch;

• các mối quan ngại về tuân thủ môi trường và mức độ tiếp xúc với bụi;

• nguy cơ nhiễm chéo, đặc biệt đối với các loại bột và vật liệu vệ sinh hoặc hóa chất;

• mài mòn nhanh chóng trên các động cơ, vòng bi và băng tải ở gần đó.

Bụi thường xuất hiện ở điểm giao nhau giữa phễu, bộ cấp liệu và thiết bị tiếp theo, vì rung động và dòng chảy vật liệu ép các hạt mịn thoát ra ngoài qua bất kỳ khe hở nào.

1.2 Tắc nghẽn, tạo cầu và tạo vòm phễu

Vật liệu mịn, ẩm, dính hoặc có xơ có xu hướng bám dính lại với nhau trong phễu và máng. Vật liệu tạo thành một vòm hoặc cầu phía trên cửa xả, dòng chảy bị giật cục thay vì chạy đều đặn, và đôi khi kênh dẫn bị chặn hoàn toàn. Các nhà vận hành sau đó phải dành thời gian sản xuất để cào, chọc hoặc làm sạch máng thủ công.

Các nguyên nhân phổ biến bao gồm:

• vật liệu có xu hướng bám dính hoặc kết tụ;

• các điểm chết trong máng nơi vật liệu lắng đọng;

• các bộ phận chuyển động bên trong, chẳng hạn như cánh vít, có thể bị kẹt trên các cục vật liệu hoặc vật thể lạ;

• rung động không đủ để giữ cho vật liệu rời ở trạng thái lỏng và di chuyển về phía cửa xả.

1.3 Tốc độ cấp liệu không ổn định làm quá tải thiết bị hạ lưu

Khi bộ cấp liệu cung cấp vật liệu theo đợt, mọi máy móc ở hạ lưu đều phải chịu tải trọng không đều đó: máy nghiền chịu tải trọng quá mức ngắt quãng, sàng xử lý độ sâu lớp không đều, và băng tải cũng như máy trộn chứng kiến các đỉnh và đáy lặp đi lặp lại. Điều này làm tăng mức tiêu thụ điện năng, đẩy nhanh sự mài mòn và rút ngắn tuổi thọ của thiết bị hạ lưu. Dây chuyền sau đó hoạt động dưới công suất ổn định mặc dù phễu cấp liệu phía trên có vẻ đầy.

2. Máng Cấp Liệu Rung Động Cơ Kèm Vỏ Kín Là Gì

Một bộ cấp liệu rung động cơ sử dụng một hoặc nhiều động cơ rung được lắp bên dưới máng làm nguồn kích thích. Trong thiết kế hai động cơ, hai động cơ quay theo hướng ngược nhau. Các lực ly tâm theo phương ngang của chúng triệt tiêu lẫn nhau, trong khi các thành phần theo phương đứng cộng lại và kết hợp thành chuyển động rung theo đường thẳng dọc theo góc máng.

Vật liệu trong máng liên tục được nâng lên và trượt về phía trước nhờ rung động này, xả qua cửa xả theo dòng chảy liên tục, đều đặn. Một máng cấp liệu rung có vỏ kín đặt máng này bên trong một thân kín có nắp tháo rời, do đó dòng vật liệu được chứa bên trong từ mặt bích đầu vào đến cửa xả.

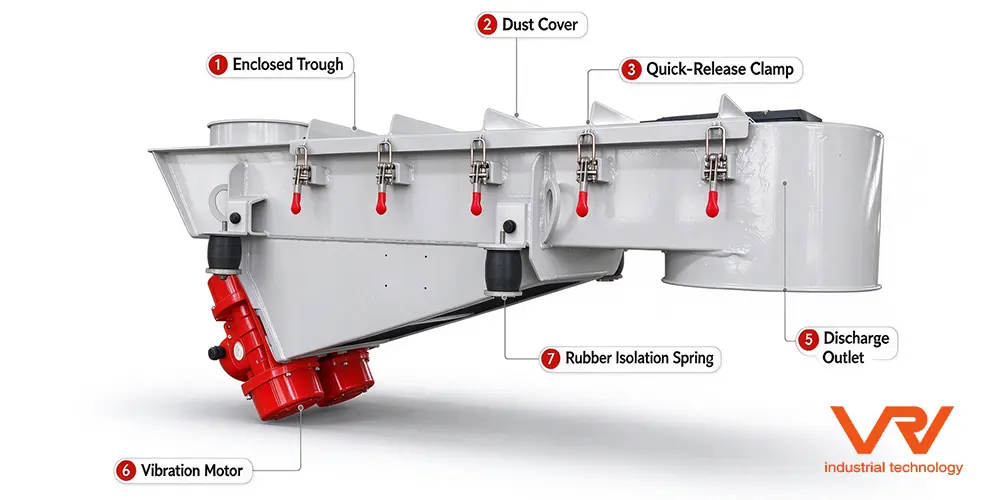

Các thành phần tiêu biểu bao gồm:

• thân máng bằng thép hàn, làm bằng thép thông thường, thép chống mài mòn cao hoặc thép không gỉ theo yêu cầu;

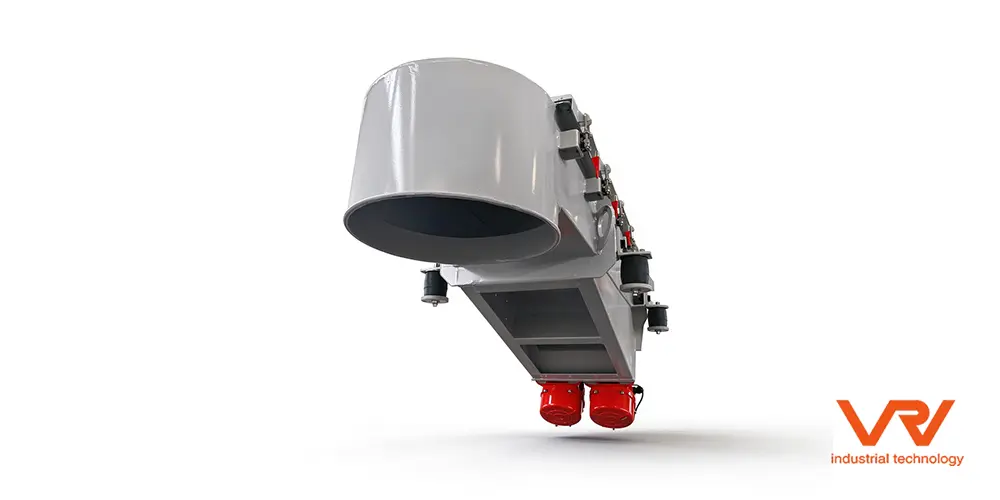

• hai động cơ rung được cố định ở mặt dưới của máng;

• lò xo cách ly cao su mang máng và tách biệt rung động khỏi khung đỡ;

• nắp đậy phía trên được bị kín giữ bởi các kẹp lẫy nhả nhanh;

• đầu vào và đầu ra có mặt bích để kết nối linh hoạt với phễu và thiết bị hạ lưu;

• vấu nâng và gân gia cường để lắp đặt và đảm bảo độ cứng cấu trúc;

• biến tần (VFD) tùy chọn để điều chỉnh tốc độ cấp liệu bằng cách thay đổi tần số rung.

So với bộ cấp liệu điện từ, thiết bị dẫn động bằng động cơ mang lại biên độ lớn hơn và phù hợp hơn với dòng vật liệu rời nặng, máng lớn và vật liệu có tính mài mòn, đồng thời vẫn cho phép điều chỉnh đầu ra thông qua điều khiển tốc độ.

3. Cách Máng Cấp Liệu Rung Động Cơ Kèm Vỏ Kín VRV Giải Quyết Từng Vấn Đề

3.1 Thân máy kín giữ bụi bên trong

Máng kèm vỏ kín và phần nắp đậy chứa vật liệu dọc theo toàn bộ đường dẫn cấp liệu. Các mối nối có bích ở đầu vào và đầu ra được thiết kế cho các khớp nối linh hoạt, kín bụi với phễu ở phía trên và băng tải, máy nghiền hoặc máy trộn ở phía dưới. Kết quả là tạo ra một điểm chuyển tải sạch hơn: ít bụi lơ lửng hơn, ít vật liệu rơi vãi xung quanh máy hơn và giảm nguy cơ nhiễm bẩn từ bên ngoài quy trình.

Bố cục kín này đặc biệt thích hợp cho bột, hạt hóa học, khoáng sản, vật liệu tái chế và các sản phẩm rời khác, nơi việc kiểm soát bụi hoặc độ tinh khiết của vật liệu là quan trọng.

3.2 Rung động liên tục ngăn ngừa hiện tượng tạo vòm và nghẽn

Rung động tuyến tính giữ cho vật liệu chuyển động bên trong máng và phá vỡ các vòm đã lắng đọng hình thành trong phễu và kênh dẫn. Vì máng cấp liệu rung không có cánh vít, cánh khuấy hoặc hốc xoay bên trong, nên không có cơ chế nào có thể kẹt vào cục vật liệu, mảnh vỡ lớn hoặc búi xơ. Vật liệu di chuyển tiến lên bằng rung động thay vì bị đẩy bởi một bộ phận quay, điều này làm giảm khả năng tắc nghẽn cơ học.

Trường hợp vật liệu ẩm hoặc dính, hình học máng, lựa chọn tấm lót và thông số rung có thể được kết hợp với vật liệu rời thực tế trong quá trình kỹ thuật, để kênh dòng chảy luôn mở thay vì tích tụ cặn.

3.3 Lưu lượng đồng đều làm ổn định toàn bộ dây chuyền phía sau

Thay vì bị trào dâng, máng cấp liệu xả vật liệu ở tốc độ ổn định mà máy nghiền, sàng, băng tải hoặc máy trộn có thể hấp thụ liên tục. Chiều sâu cấp liệu ổn định giúp thiết bị phía sau hoạt động gần mức tải thiết kế, làm phẳng các đỉnh công suất và giảm mài mòn do các chu kỳ quá tải lặp đi lặp lại. Đây là cách một máng cấp liệu được phối hợp tốt bảo vệ khoản đầu tư vào phần còn lại của dây chuyền sản xuất.

Tốc độ cấp liệu có thể được điều chỉnh cho phù hợp với quy trình: thay đổi tần số rung thông qua VFD tùy chọn, hoặc điều chỉnh cài đặt khối lệch tâm trên động cơ rung, cho phép sản lượng phù hợp với công suất máy nghiền, yêu cầu mẻ trộn hoặc tốc độ phía sau.

3.4 Lò xo cách ly bằng cao su làm giảm rung động và tiếng ồn truyền đi

Máng đặt trên các lò xo cách ly bằng cao su thay vì giá đỡ khung cứng. Các lò xo này hỗ trợ thân máy đang rung đồng thời cách ly hầu hết rung động khỏi cấu trúc hỗ trợ, giúp hạn chế rung động truyền đến khung nhà máy, các máy móc liền kề và sàn tòa nhà, đồng thời giúp giảm tiếng ồn vận hành so với bố cục không được cách ly. Các lò xo cũng đơn giản hóa việc lắp đặt cả dạng đặt sàn và dạng treo, tùy thuộc vào bố cục phía trên và phía dưới máng cấp liệu.

3.5 Nắp tháo lắp nhanh đơn giản hóa việc kiểm tra và bảo trì

Nắp trên được cố định bằng một hàng kẹp bật tháo lắp nhanh có thể mở ra không cần dụng cụ. Người vận hành có thể nhấc nắp lên để kiểm tra dòng chảy vật liệu, làm sạch cặn, thay thế tấm lót mòn hoặc kiểm tra bên trong máng, sau đó đóng và bịn kín lại một cách nhanh chóng. Máng cấp liệu rung có ít bộ phận hao mòn hơn so với máng cấp liệu dạng vít hoặc quay: không có cánh vít, hốc xích hoặc van quay nào cần bảo trì, giúp cho công việc bảo dưỡng định kỳ ngắn gọn và có thể dự đoán trước.

4. Các tùy chọn cấu trúc bạn có thể chỉ định

Để phù hợp với các vật liệu và bố cục dây chuyền khác nhau, máng cấp liệu rung động động cơ kín có thể được cấu hình xung quanh các điểm sau:
